상품 설명

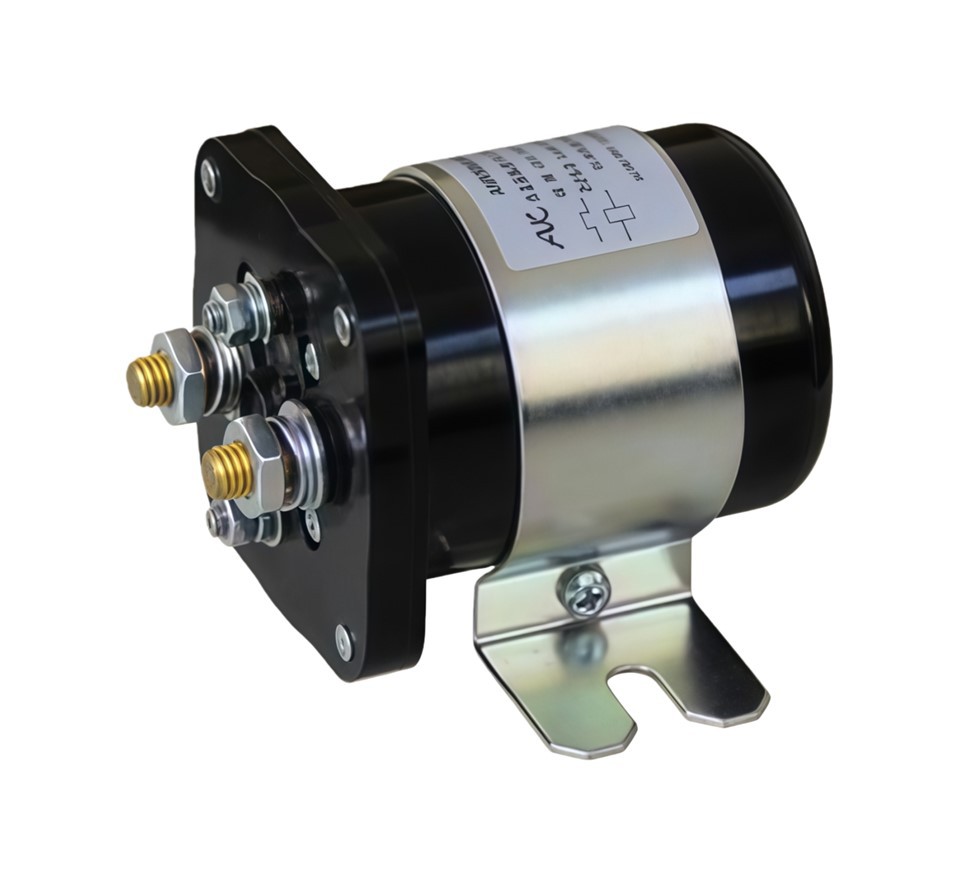

ANR500 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 500A 핸드 T 레이서 용 1NO 접촉 AOKAI DC 접촉기
펌프 모터에 적용된 ANR500은 500A의 높은 정격 부하 전류 DC 접촉기입니다. 그것의 외관은 단일 극 및 "Ω"를 가진 ANR200와 동일 하; 아래쪽에 브래킷과 같은. 펑크 강도는 1 분에 50Hz / 60Hz 1000VAC입니다. 설치 방법은 임의적입니다. 수직 일 수 있습니다. 수평 일 수 있습니다. ANR500은 난연성 물질을 사용하므로 인화성에 대한 저항성이 우수합니다. 사용 된 플라스틱은 일반적으로 UL94-V0이며 발화시 재료를 소화하는 데 사용됩니다. ANR500의 드롭 아웃 시간은 30ms 미만이고 ANR500의 풀인 시간은 5ms 미만입니다.
필요한 경우 고객을 위해 샘플을 준비 할 수 있습니다. 대량 주문의 경우 샘플 요금이 향후 대량 주문으로 반환됩니다.

브랜드 : AK / AOKAI
이름 : DC 접촉기
모델 : ANR500
정격 코일 전압 : DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V 등
코일 전력 소비 : ≤38.0W
정격 전류 : 500A
본체 크기 : 67.7 * 85 * 92.5 ( mm )
중량 : 약 830g

사진 74.png

특정 N

코일 정격 전압	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V 등
주 회로 정격 전류 (A)	500A
주 회로 접촉 전압 강하 (부하 : 100A)	≤80mV
(20 ± 5) ℃ 이하, 냉각 인입 전압	≤70 %
(20 ± 5) ℃ 이하, 냉각 탈락 전압	≥5 % ≤40 %
코일 전압의 허용 가능한 변동 범위	± 20 %
끌어 오기 시간 (N / O 연락처 - 종료)	≤30ms
드롭 아웃 시간 (N / O 연락처 열기)	≤20ms
연락처의 최대 연결 해제 시간	≤5ms
절연 저항	≥50MΩ
유전체 강도	50Hz / 60Hz 1000VAC / 1 분
과부하 전류	≤7Ie, ≤1s
코일 소비 전력 (W)	≤38.0W
전기 수명	20,000 회
기계적 수명	300 번
작업 모드	마디 없는
문의 양식	1 NO
재료 접촉	AgCdO / AgCuO
보조 접점 정격 하중 (옵션 부품)	2A / 48VDC, 5A / 24VDC
기술 표준	GB14048.4-2010

환경 사용

고도	≤2Km	주변 온도	-25 ~ + 55 ℃
국제 보호 등급	IP50	설치 유형	III
설치 방법	어떤	진동	2.5g (5 ~ 50) Hz
충격	50g, 11ms (하프 사인파)
