상품 설명

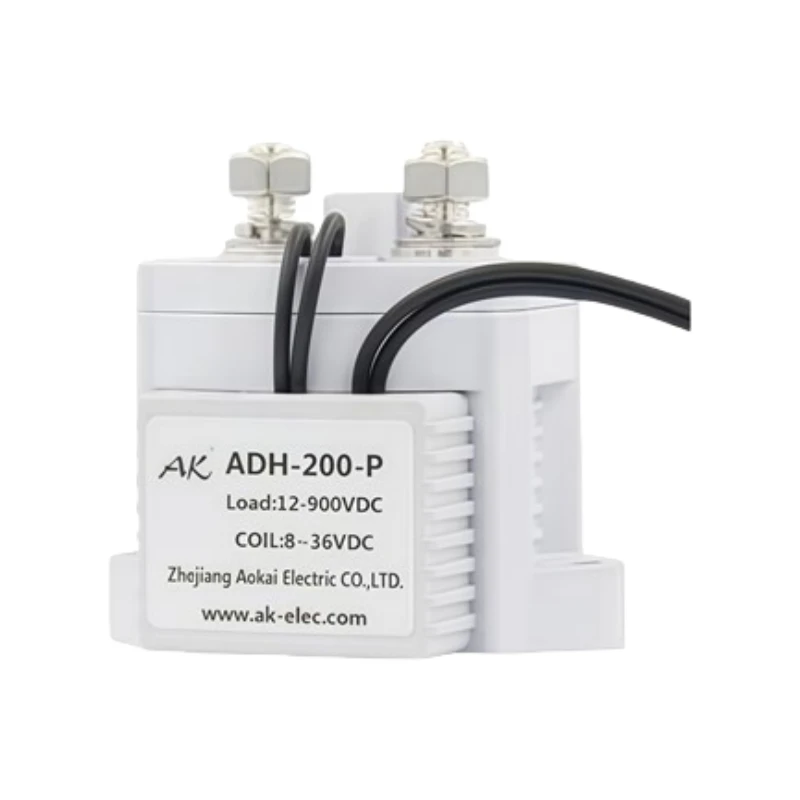

ADH200- E 8-36 VDC 200A 에너지 절약형 1 NO IP67 충전 장치 용 전기 자동차 AOKAI DC 접촉기
풍모
· 320VDC에서 2000Ap 인터럽트
· 개방 접점 간 절연 12KV
· 밀폐 식 밀봉
· 500 암페어 연속 전류 정격
· 정격 전압 (최대) : 900VDC
· 소형 패키지
· 고속 고전압 차단 기능
· 내장형 코일 이코노마이저 (옵션)
· 외부 이코노마이저 (EVC 500L)가 필요없는 12V 코일 버전 제공
· 절약형 엔클로저 (선택 사양)를 사용한 견고한 바닥 장착
기계
· 소형 에폭시 밀봉 수지 외함
· 절약형 엔클로저 (선택 사양)를 사용한 견고한 바닥 장착
· 불활성 가스로 충진 된 접촉 챔버
· 코일 연결 용 플라잉 리드
· 스레드 된로드 단자
· 기계적 수명 : 500,000 회
전기 같은
· 접촉기 배치 : 주 접점 SPST - NO-DM (1 Form X)
· 정격 전압 (최대) : 900VDC (주문 제작 필요)
· 연속 전류 정격 : 85A & C에서 500A
· 320 VDC에서 차단 전류 : 2,000, 1 사이클
· 코일 저항 : EVC 500 = 3.14 옴
표준 및 사양
· RoHS 준수
| 브랜드 : AK / AOKAI 이름 : 고전압 DC 접촉기 모델명 : ADH200- E 정격 전압 : DC 8-36V 정격 부하 전압 : DC12-900V 리드 아웃 : M 8 내부 스레드 |
|
사양
접촉 유형 | 1P (1NO 연락처) | |
접촉 저항 | ≤0.2mΩ (200A) | |
접촉 관련 부하 (저항) | 200A 500VDC | |
맥스. 스위칭 전류 | 2000A 320VDC (1 회 이상) | |
정격 전압 | (12-900) VDC | |
맥스. 스위칭 전원 | 640KW | |
내전압 | 접촉과 코일 사이 | 4000VAC |
연락처 사이 | 4000VAC | |
에어 갭 | > 10mm | |
연면 거리 | > 10mm | |
기계적 수명 (시간) | 1 배, 106 배 | |

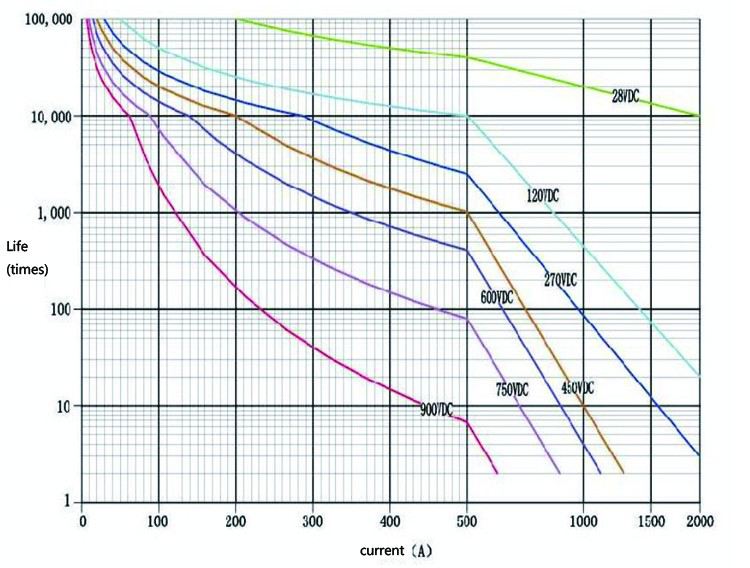

전기 생활 (시대) | 1 배; 10,000 배 | |
코일 아울렛 방법 | 아울렛 와이어 | |
로드 아웃렛 메소드 | M8 내부 나사 | |
무게 | 에너지 절약 (E) | 약 460g |
포장 | 플라스틱 씰드 | |
외형 치수 | 에너지 절약 (E) | 80.0 × 64.2 × 74mm |
진동 | 10Hz ~ 2000Hz (20G) | |
습기 | 5 % ~ 95 % RH | |
온도 범위 | -40 ℃ ~ 85 ℃ | |
환경 사용
IP 등급 | IP67 |
온도 작동 | -40 ~ + 85 ℃ |
습도 작동 | 5 ~ 95 % RH |
개략도

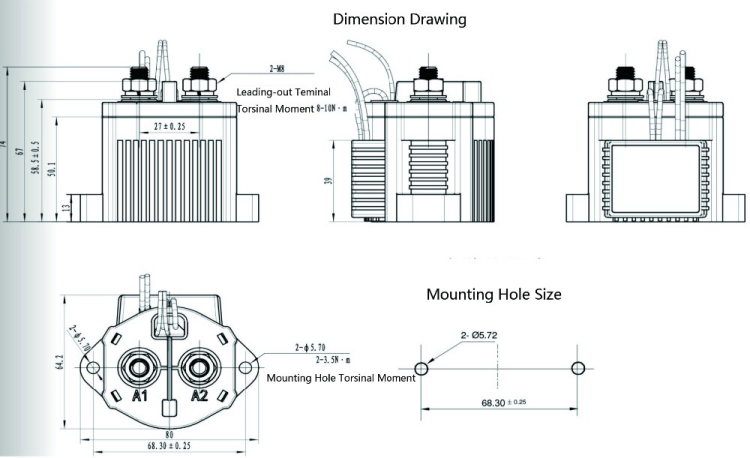

설치도
개략도
