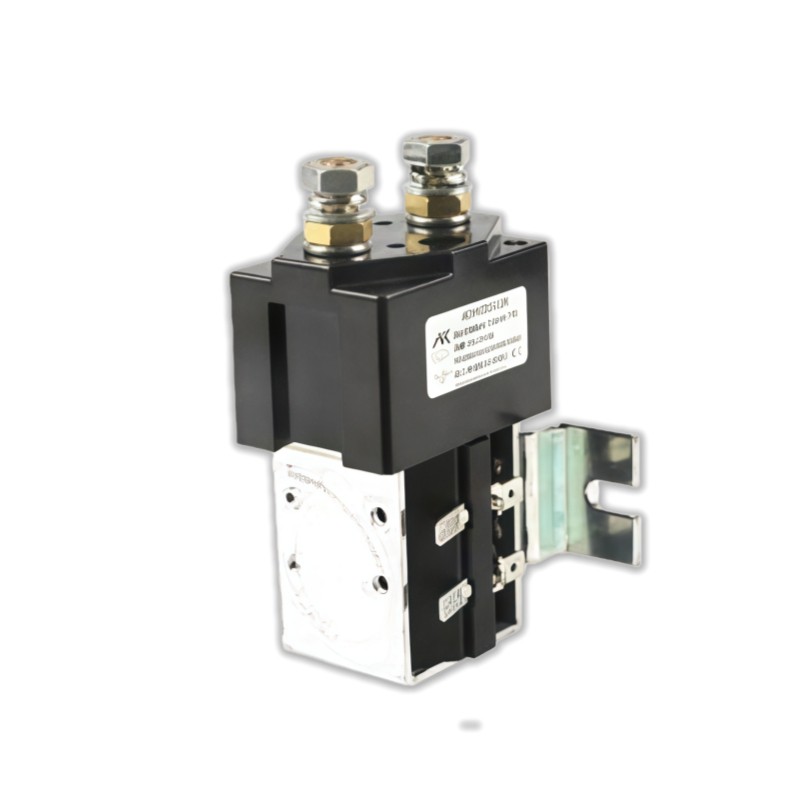

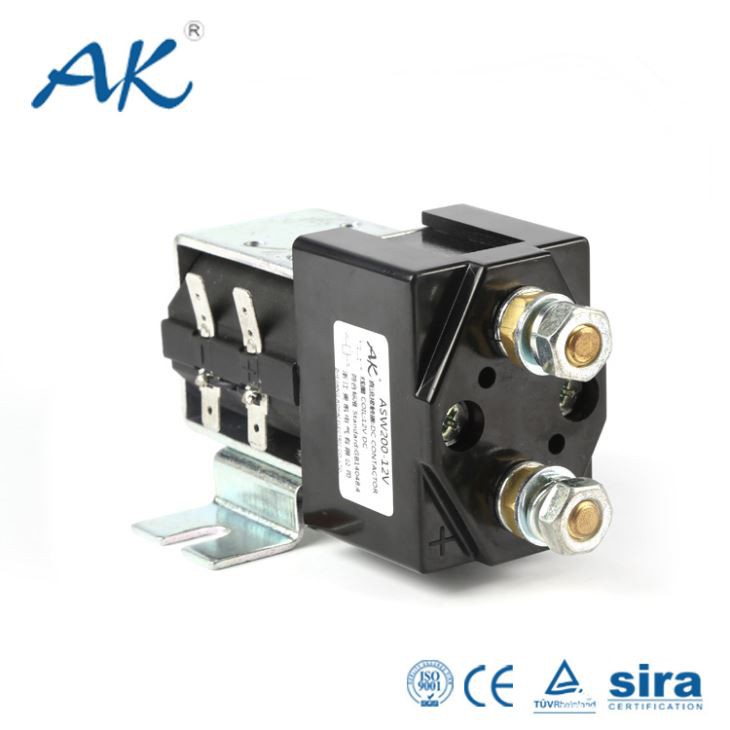

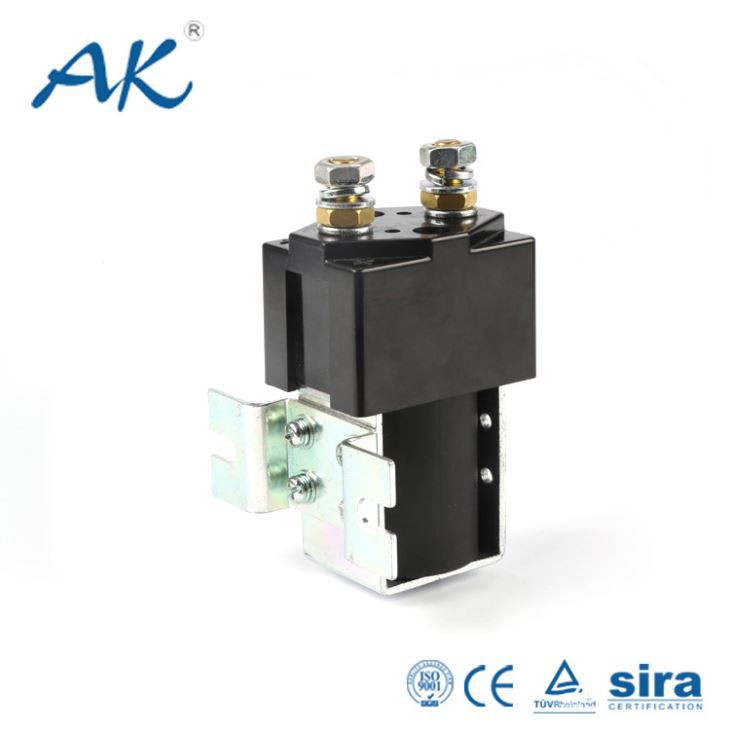

12V 24V 200A DC 전자기 릴레이 스타터
ASW200 시리즈는 현재 부하가 200A 인 중단없는 부하 용으로 설계되었습니다. 그리고이 제품은 전기 자동차, 통신 장비, 엔지니어링 기계, 자동차 배터리, 전동 지게차, 기차, 선박, 무정전 전원 공급 장치와 같은 전자 제어 시스템 용으로 정상적으로 열리고 정상적으로 닫힌 접점이 하나 있습니다.
브랜드 : AK / AOKAI 이름 : DC 접촉기 모델 : ASW200 / SW180정격 전압 : DC12V / 24V / 36V / 48V / 60V / 72V 정격 전류: 200A 치수: 62 * 45.5 * 123 ( mm ) 무게 : 약 730g |
|
사양
코일 정격 전압 | DC12V, 24V, 36V, 48V, 60V, 72V |
주 회로 정격 전류 (A) | 200A |
주 회로 접촉 전압 강하 (부하 : 100A) | ≤100mV |
(20 ± 5) ℃ 이하, 냉각 인입 전압 | ≤70 % |
(20 ± 5) ℃ 이하, 냉각 탈락 전압 | 우리 ≥5 % Us, ≤40 % Us |
코일 전압의 허용 가능한 변동 범위 | ± 20 % |
끌어 오기 시간 (N / O 연락처 - 종료) | ≤30ms |
드롭 아웃 시간 (N / O 연락처 열기) | ≤20ms |
연락처의 최대 연결 해제 시간 | ≤5ms |
절연 저항 | ≥50MΩ |
유전체 강도 | 50Hz / 60Hz 1500VAC / 1 분 |
과부하 전류 | ≤7Ie, ≤1s |
코일 소비 전력 (W) | ≤12.0W |
전기 수명 | 20,000 회 |
기계적 수명 | 300 번 |
작업 모드 | 연속 또는 간헐적 |
문의 양식 | 1 번 또는 1 번 NC |
재료 접촉 | AgSnO / Cu 또는 AgCuO / Cu |
보조 접점 정격 하중 (옵션 부품) | 2A / 48VDC, 5A / 24VDC |
기술 표준 | GB14048.4-2010 |
환경 사용
고도 | ≤2Km | 주변 온도 | -25 ~ + 55 ℃ |
국제 보호 등급 | IP50 | 설치 유형 | III |
설치 방법 | 어떤 | 진동 | 2.5g (5 ~ 50) Hz |
충격 | 50g, 11ms (하프 사인파) | ||
개략도

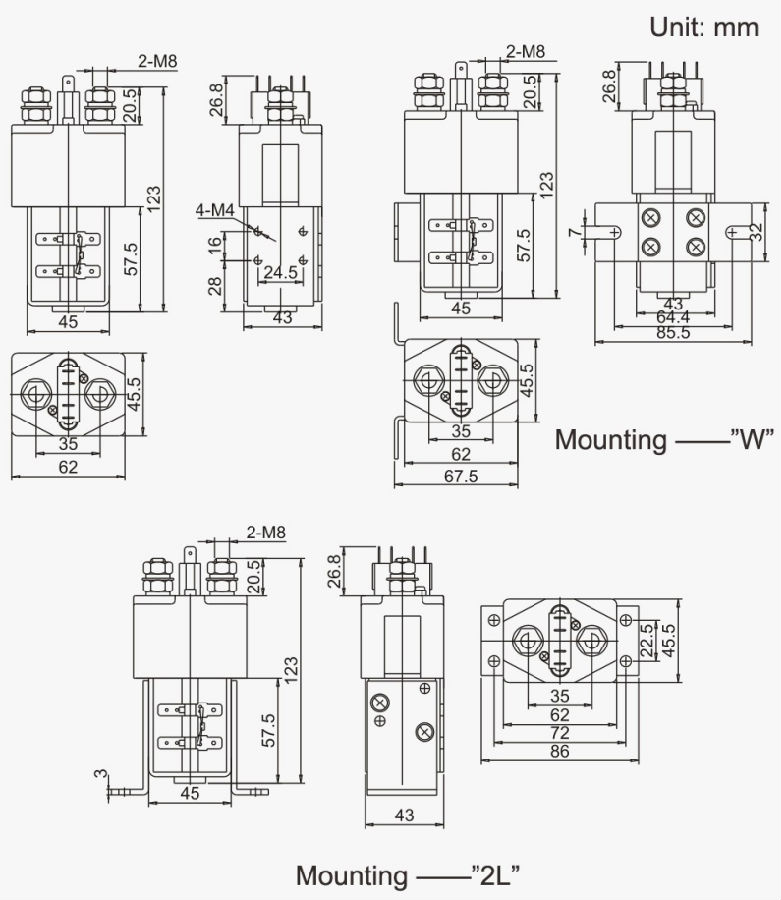

설치도
