상품 설명

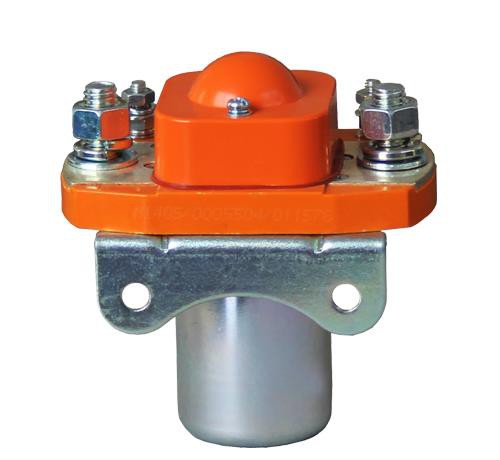

AZJ200 S / AZJ100D 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 전기 부착 크레인에 사용되는 200A 전자 접촉기 1NO AOKAI DC 접촉기
AZJ200 시리즈에는 두 가지 유형의 접촉기가 있습니다. 하나는 간헐적 인 작업에 적합한 단일 코일 AZJ200S이며, 하나는 이중 코일 AZJ200D입니다.이 코일은 연속 작업에 적합합니다. 귀하의 용도에 따라 올바른 것을 선택할 수 있습니다. 과부하 전류의 내구성은 7Ie 미만입니다. 고정 점의 충격은 10-200Hz이고 가속도는 4g 미만입니다. 진동은 2.5g, 5-50Hz입니다.
자주하는 질문:
Q : 정적 전원 시스템에서 정격 정격, 즉 24VDC / 48VDC 이상으로 코일 전압의 크기를 조정해야하는 이유는 무엇입니까?
A : 정상적인 정적 전원 시스템에서 "최대 배터리 균등 충전 전압"을 고려해야합니다. 따라서 공칭 시스템 DC 전압이 24VDC 인 경우 최대 코일 전압은 약 30VDC CO입니다. 시스템 공칭 전압이 48VDC에서 60VDC CO에서 최대 코일 전압의 크기를 결정합니다.이 이유는 조기 코일 열 폭주의 가능성을 완화하기위한 것입니다.
| 브랜드 : AK / AOKAI 이름 : DC 접촉기 모델 : AZJ200S / BZJ200S / MZJ200D 정격 전압 : DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V 등 정격 전류 : 200A 코일 : 단일 코일크기 : 85 * 56 * 93 ( mm ) 무게 : 약 45g |
|
브랜드 : AK / AOKAI |
|
사양
코일 정격 전압 | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V 등 |
주 회로 정격 전류 (A) | 200A |
주 회로 접촉 전압 강하 (부하 : 100A) | ≤80mV |
(20 ± 5) ℃ 이하, 냉각 인입 전압 | ≤70 % |
(20 ± 5) ℃ 이하, 냉각 탈락 전압 | ≥5 %, ≤40 % |
코일 전압의 허용 가능한 변동 범위 | ± 20 % |
끌어 오기 시간 (N / O 연락처 - 종료) | ≤30ms |
드롭 아웃 시간 (N / O 연락처 열기) | ≤20ms |
연락처의 최대 연결 해제 시간 | ≤5ms |
절연 저항 | ≥50MΩ |
유전체 강도 | 50Hz / 60Hz 1000VAC / 1 분 |
과부하 전류 | ≤7Ie, ≤1s |
코일 소비 전력 (W) | AZJ200S : ≤9.5W |
AZJ200D : 시작 ≤250W, 홀드 ≤5.0W | |
전기 수명 | 20,000 회 |
기계적 수명 | 300 번 |
작업 모드 | 마디 없는 |
문의 양식 | 1 NO |
재료 접촉 | AgCdO / AgCuO |
보조 접점 정격 하중 (옵션 부품) | 2A / 48VDC, 5A / 24VDC |
기술 표준 | GB14048.4-2010 |
환경 사용
고도 | ≤2Km | 주변 온도 | -25 ~ + 55 ℃ |
국제 보호 등급 | IP50 | 설치 유형 | III |
설치 방법 | 어떤 | 진동 | 2.5g (5 ~ 50) Hz |
충격 | 50g, 11ms (하프 사인파) | ||
개략도
설치도
